服務(wù)熱線：
聚丙烯纖維
更新時間：2019-07-17 06:23:46
聚丙烯纖維聚丙烯抗裂防滲短纖維是采用纖維級聚丙烯為原料，經(jīng)特殊工藝加工處理而形成的高強(qiáng)度束狀單絲有機(jī)纖維，其固有的耐強(qiáng)酸，耐強(qiáng)堿，...

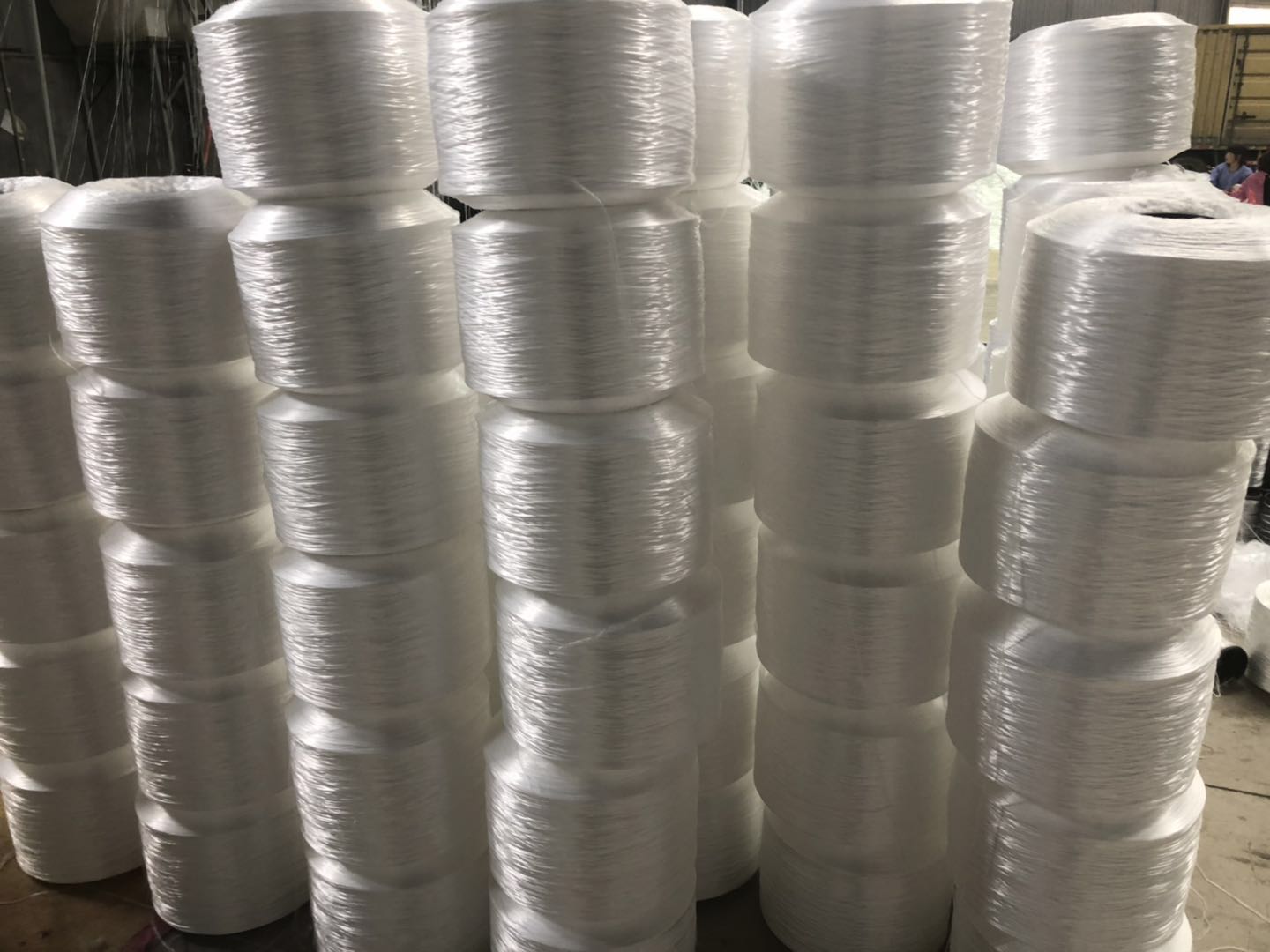

聚 丙 烯 纖 維
聚丙烯抗裂防滲短纖維是采用纖維級聚丙烯為原料，經(jīng)特殊工藝加工處理而形成的高強(qiáng)度束狀單絲有機(jī)纖維，其固有的耐強(qiáng)酸，耐強(qiáng)堿，弱導(dǎo)熱性，具有******穩(wěn)定的化學(xué)性能。加入砂漿或混凝土中可有效的控制砂漿、混凝土在初期塑性收縮階段中由溫度變化等因素引起的微裂縫，防止及抑止裂縫的形成及發(fā)展，大大改善混凝土的阻裂抗?jié)B性能，抗沖擊及抗震能力，可以廣泛的使用于地下工程防水，工業(yè)民用建筑工程的屋面、墻體、地坪、水池、地下室，以及道路和橋梁等工程中。是砂漿、混凝土工程抗裂，防滲，耐磨的新型理想材料。
產(chǎn)品內(nèi)容
針對國內(nèi)干粉建材行業(yè)的實(shí)際需求，公司專門組織技術(shù)力量攻關(guān)了纖維表面改性技術(shù)，推出保溫砂漿專用的聚丙烯短纖維，深受廣大客戶好評！
物理參數(shù)
| 纖維類型： | 束狀單絲 | 密度： | 0.91g/cm3 |
| 當(dāng)量直徑： | 18～48 μm | 長度： | 3、6、9、12、15、19mm 可根據(jù)用戶要求任意切割 |
| 抗拉強(qiáng)度： | ≥500MPa | 彈性模量： | ≥3850MPa |
| 斷裂伸長率： | 10～28% | 抗酸堿性： | 極高 |
| 熔點(diǎn)： | 160～180℃ | 燃點(diǎn)： | 580℃ |
主要功能
作為混凝土的次要加強(qiáng)筋材料，還能高聚丙烯纖維可大大提高其抗裂、抗?jié)B、抗沖擊、抗震、抗凍、抗沖磨、抗爆裂、抗老化性能及和易性、泵送性、保水性。
● 阻止混凝土裂縫的產(chǎn)生
● 提高混凝土的抗?jié)B透性能
● 提高混凝土的抗凍融性能
● 提高混凝土的抗沖擊、抗折、抗疲勞、抗震性能
● 改善混凝土的耐久性，抗老化性
● 提高混凝土的耐火性能
應(yīng)用領(lǐng)域
● 混凝土剛性自防水結(jié)構(gòu)：地下室底板、側(cè)墻、頂板、屋面現(xiàn)澆樓板、蓄水池等。抗裂、抗沖擊、抗磨損要求高的工程、水利工程、地鐵、機(jī)場跑道、港口碼頭、立交高架橋橋面、橋墩、超長結(jié)構(gòu)等。
● 水泥砂漿：內(nèi)（外）墻粉刷、加氣混凝土抹灰、室內(nèi)裝飾膩?zhàn)蛹氨厣皾{。
● 抗爆、耐火工程：人防軍事工程、石油平臺、煙囪、耐火材料等。
● 噴射混凝土：隧道、涵洞襯砌、薄壁結(jié)構(gòu)、斜坡加固等。
使用說明
● 建議摻量：
普通抹面砂漿建議每方砂漿摻量為：0.9～1.2kg
保溫砂漿建議每噸添加量為：1～3kg
混凝土建議每方混凝土摻量為：0.6～1.8kg（供參考）
● 施工工藝及步驟
① 根據(jù)每次攪拌混凝土的方量，按照配合比要求（或建議摻量）******計(jì)量每次加入纖維的重量。
② 砂石料備好后，將纖維加入。建議使用強(qiáng)制式攪拌機(jī)。將集料連同纖維一起加入攪拌機(jī)，但須注意應(yīng)******纖維加在集料之間，干拌30秒左右，加入水后，濕拌30秒左右，使纖維充分分散。
③ 攪拌完成后隨即取樣，如纖維已均勻分散成單絲，則混凝土可投入使用，如果仍有成束纖維則延長攪拌時間20～30秒，即可使用。
④ 加入纖維的混凝土同普通混凝土施工及養(yǎng)護(hù)工藝******相同。
